| 加工定制：是 | 型号：KPJ | 品牌：*** |
| 载重能力：1-500T | 起升高度：可定制 | 自重：3.5T |
| 用途：车间运输，搬运货物 |

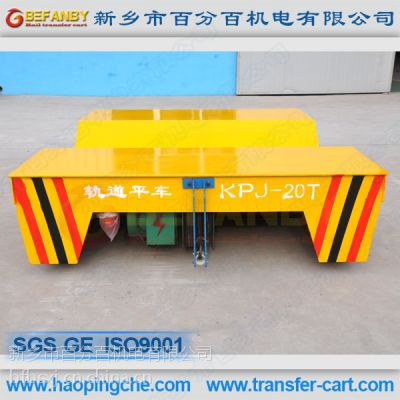

KPJ电缆卷筒供电系列工业设备电动平车设计
公司简介
新乡市***机电有限公司成立于2003年9月，占地四十余亩，拥有车、铣、刨、磨、镗、热处理、行车等全套生产设备，年产520台以上电动平车（已作为河南省企业投资项目备案上网公示），我们致力追求在安全、环保、高效、节能、自动化方面的技术研究和应用。
工作原理
将交流380V电缆线依靠平车上卷线装置的收放电缆实现平车供电，卷筒放在电动平车的下方，电缆线连接交流380v的电源，电缆线直接把电源引入交流控制系统，控制电机的转动、停止、前进和后退等。
选型参考
此系列电动平车适用于普通轨道运输、运输距离一般不宜超过200米、使用频率较高的工作场合。
详细部件描述
总体
1、电动平车钢结构采用钢板焊接而成
2、电动平车的钢板材质为：Q235-B
3、电动平车钢结构采用箱梁结构
4、电动平车各个部件装配精密
5、整车由4个车轮组成
6、电动平车具有起重机吊装位置
7、整车运行平稳
8、整车运行噪音低
减速机
1、减速机的齿轮为硬齿面
2、减速机的传动效***
3、减速机的齿轮传动平稳
4、减速机的噪音非常低
5、减速机的安装非常方便
车轮
1、车轮的材质为：ZG55
2、车轮需要经过热处理工艺
3、车轮为单轮缘
电器
1、控制电器具有调速功能
2、控制电器具有过流保护功能
3、控制电器具有降低启动电流的功能
4、控制电器具有声光报警功能
电缆卷筒
1、电缆卷筒具有防爆功能
2、电缆卷筒与车轮传动
3、电缆卷筒结构简单
4、电缆卷筒零故障率
电动平车
1、电动平板车材料的技术标准：设备零部件所用材料要求采用国内外知名钢铁企业的优质产品。
2、电动平板车结构件工艺标准：必须编制相应焊接工艺，选择***合理的焊接方法、焊接材料及焊接工艺参数，确定焊接坡口等。
车载控制箱：
1、车载控制箱按装在电动平车车架下侧面，起到保护作用。电器元件均选用科技含量高，可靠性好的***产品航空接触器。控制系统设有漏电保护开关过载保护和紧急断电控制元件，并把控制回路设定为24v安全电压。因此使用本公司产品更为安全、可靠。
随车操纵盒：(或遥控器)
1、随车操纵盒或(遥控器）由操纵盒和操纵电缆(或信号接收器)组成。操纵盒上设有前进、后退和紧急断电按钮，操纵电缆长度约2.5----3m。（遥控信号有效长度安度100m以内），随车操纵盒在不使用时可存放在平车侧面的箱盒内，使用时取出操纵。
声光报警灯：
1、为提醒平车运行时，其他工作人员注意避让，***安全。每台平车车头两端分别装有新型的声光警示一体报警器。
电源供电系统：
1、电源供电系统为电动平车提供动力电源，不同型号产品有各自不同的供电方式：
优势
KPJ系列轨道平车主要适用于对轨道铺设要求不高、箱型梁结构，结构简单，使用方便，承载能力强，可频繁启动和停止，成本较低。KPJ系列轨道平板车适合恶劣环境、高温环境、使用频率较高的工作环境，同时可加装液压装置，对轨道要求不高，结构简单，承载能力强，台面变形小，整体费用较低，是电动平车中性价比较高的一款车型。此系列轨道平板车可实现频繁启动和停止的，工作强度没有限制，选用的电器具有调速、过流等功能，恶劣环境、高温环境、可加装液压装置，同时可选配随车随行操作、固***操作、无线遥控等。
技术参数表
| 平车型号 | KPJ-20T | 备注 |
| 额定载重量(t) | 20 | |
| 台面尺寸(mm) | 4000*2200*600 | 车架部分全部为钢板焊接而成，梁式结构 |
| 轮距(mm) | 2800 | |
| 轨内侧距(mm) | 1435 | |
| 车轮直径(mm) | Ф350 | 轴承为洛阳轴承厂 |
| 车轮数量 | 4 | |
| 离地间隙(mm) | 50 | |
| 运行速度(m/min) | 0-20 | 减速机采用硬齿面减速机 |
| 续航里程（Km） | 2.5 | |
| 运行长度 | 30 | |
| 轮压（KN） | 77.7 | |
| 参考重量 | 5.6 | |
| 交货期(天) | 30 | |
| 荐用道轨型号 | P24 | |
| 非标定制：1、载重量、台面尺寸 2、平车部件均可由客户*** | ||
近期销售业绩表
| 省份 | 公司名称 | 系列 | 规格型号 | 数量 | 单位 | 运行状况 |
| 浙江省金华市 | 浙江金奥兰机床有限公司 | 电缆卷筒供电电动平车 | KPJ-40T | 1 | 台 | 良好 |
| 河北省保定市 | 保定多田冷却设备有限公司 | 电缆卷筒供电电动平车 | KPJ-10T | 1 | 台 | 良好 |
| 山东省泰安市 | 山东泰安键能集团泰装工程机械有限公司 | 电缆卷筒供电电动平车 | KPJ-30T | 2 | 台 | 良好 |
| 山东省东营市 | 东营金泰橡胶机械厂 | 电缆卷筒供电电动平车 | KPJ-16T | 2 | 台 | 良好 |
电动平车技术服务与售后服务承诺
1、在质保期期间（安装、调试、验收合格签字盖章后一年内），我公司提供的电动平车如出现因质量问题而发生损坏，或不能进行正常工作时，我方免费为需方修理或更换。如果在质保期外，我公司承诺只收成本费。
电动平车设计制造引用标准
1、电动平车钢板、型材、铸、锻件表面除锈应达到GB 8923中的St2级。对5mm以下薄板及管材表面除锈应达到GB 8923中的Be级。
电动平车除锈、涂装要求：
1、电动平车每层漆膜厚度为25～35μm；漆膜总厚度为75～140μm。
2、乙方严格按技术要求及设计图纸进行电动平车加工制造，并做好自检记录。
电动平车设备检验实施规定：
1、把好外协及外购件质量关，电动平车主要外购件需提供合格证等。
2、在电动平车制造过程中，乙方接受甲方对制造质量的定期、不定期检验。
联系方式
我公司专业研发，生产各种供电系列轨道平车，无轨平车，手推轨道车，为客户需要非标设计制造各种轨道平车。欢迎广大客户致电垂询，我们竭力为您提供***的服务，手机：18937381753 电话：5817455 申雪洁（女士）
